亚洲首个全自动码头 中国这港口被机器人承包了

在印象中，码头是个熙熙攘攘的地方，而在青岛港，昨天（5月11日）首次启用的一个新码头却空无一人，来回穿梭的机器人承担了粗活累活，它们到底是如何工作的？下面就来揭秘亚洲首个全自动化码头↓↓

码头空无一人 机器人干活行云流水

这艘停靠在岸边的巨大的集装箱班轮是从欧洲远道而来，它将在青岛港装卸4500个集装箱，而这次装卸是青岛港全自动化码头的第一次正式启用。

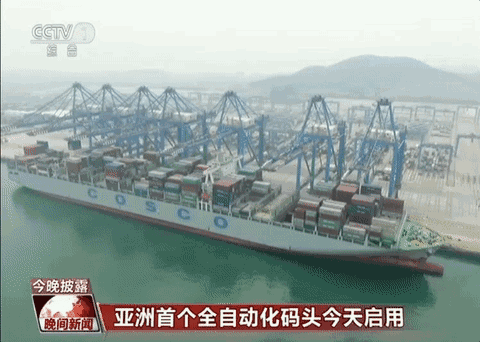

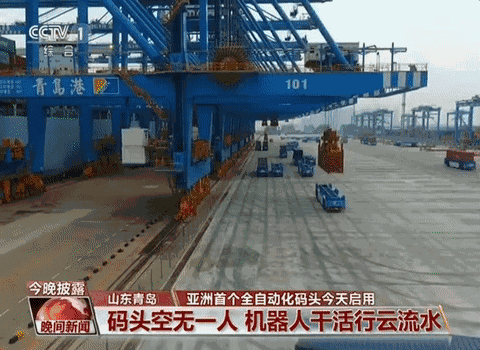

△航拍青岛港全自动化码头作业现场

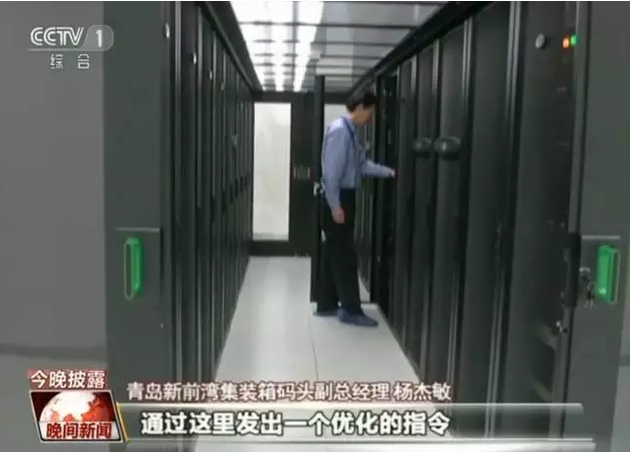

在船舶靠泊前，全自动码头操作系统就依据船舶信息，自动生成作业计划并下达指令。

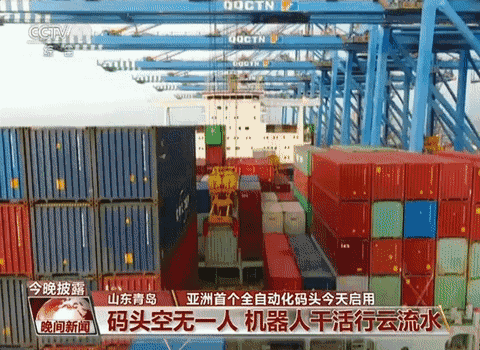

△桥吊把集装箱吊到转运平台上

( @3 O9 N" L2 X3 ]+ o1 K: _

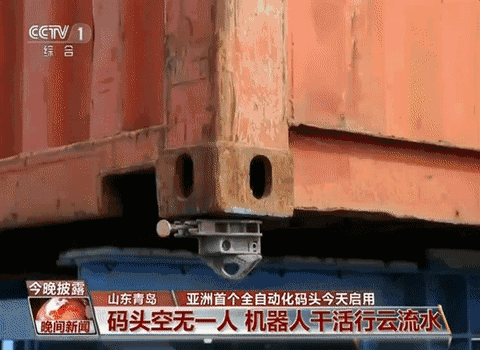

△机器人自动拆锁垫

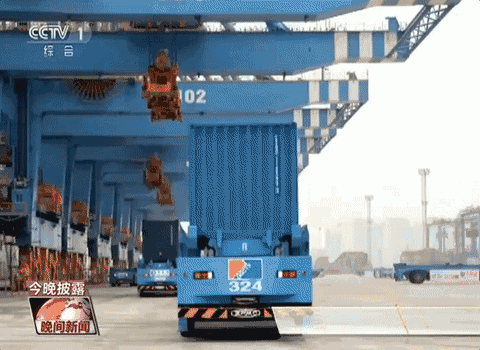

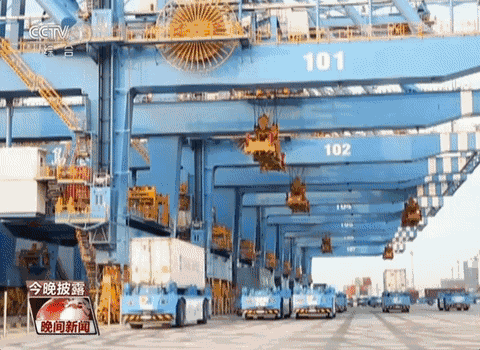

△门架小车随后把集装箱吊运到自动导引车（AGV）上，自动导引车再把集装箱运送到指定位置

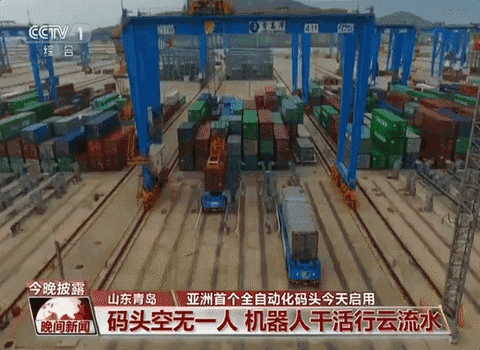

△最后轨道吊把集装箱精准地吊送到堆场

整个过程不需要人工操控，一群机器人如“行云流水”般完成装卸。

摆脱国外垄断 自主研发控制系统

在自动化码头上，最引人注目的是几十台自动导引车（AGV），同时来回穿梭、井然有序。它的控制系统过去国际上只有一家公司掌握，青岛港项目团队历时3年、经过5万多次测试，终于研发出全新一代控制系统，可满足100台以上导引车同时高效运行。

装卸效率世界最高 建设提速一倍

青岛港的全自动化码头还和互联网、物联网、大数据平台深度融合，形成“超级大脑”，使自动化码头设计作业效率达每小时40自然箱，比传统码头提升30%，同时节省工作人员70%，成为当今世界装卸效率最快的自动化码头。

# h* Y5 _5 V4 [. y


8 j; k/ c" n5 C- u
6 V7 j; h+ c7 b& [8 u3 Q1 ~7 c. j: y央广网5月11日消息，青岛港全自动化集装箱码头当日投入商业运营。该码头已可实现全电力、零排放、无灯光作业。


; x. @6 S9 {; h  Q$ f. N
& b1 k9 J$ s# Y) |) L当日，载箱量13386TEU的集装箱船“中远法国”在青岛港全自动化集装箱码头106泊位靠泊作业。与传统码头不同的是，整个码头现场“空无一人”，生产作业却有条不紊地进行着。
0 }/ C3 T7 G9 k1 J4 M( w4 K


! n3 i. M! D9 Z4 i$ d" S5 F3 q这标志着当今世界最先进、亚洲首个真正意义上的全自动化集装箱码头在青岛港成功投产，实现了全自动化码头从概念设计到商业运营，开创了全自动化集装箱作业的新纪元。
! s& @$ a* \9 H+ E- t+ F- U/ B) d
$ F- S) I6 g$ f* w




3 J6 w0 y+ q0 W2 |
该码头和互联网、物联网、大数据平台深度融合，形成“超级大脑”，使自动化码头设计作业效率达每小时40自然箱，比传统码头提升30%，同时节省工作人员70%，减少操作人员85%，成为当今世界自动化程度最高、装卸效率最快的集装箱码头。
" u& \# Q0 y0 H2 F" D( x* V% L0 U

& k. k2 N5 B* J2 c9 b6 S2 @" v  I( W
# u/ D+ D8 x* j) s$ E* D该码头位于前湾港区四期5-10泊位，岸线长2088米，纵深784米，前沿水深-20米，年通过能力520万TEU，可停靠世界最大的20000TEU以上的集装箱船舶，首期2个泊位投入运营。



1 s$ n. D$ |2 u4 O: H' W: f3 T5 n3 Q该码头由青岛港集团主导，精准规划布局，融合物联网等尖端信息技术，数十家合作方参与，从2013年10月码头正式立项，到2017年5月投入商业运营，仅用3年多时间完成了国外同类码头8-10年的研发建设任务，建设成本仅为国外同类码头的75%左右，开创了低成本、短周期、高起点、全智能、高效率、更安全、零排放的“青岛模式”。
! H/ c) s2 N: f: r) q( I. b
9 v5 G  c3 n0 W2 F# ~

  y) J9 D8 k+ T$ ~) L2 j4 z" @
传统码头上的塔吊（左侧）、牵引车和轨道吊（右侧）都是有人驾驶的 在集装箱码头，上图最左侧的塔吊，将船上的集装箱吊装到牵引车上，牵引车将集装箱运到右侧的轨道吊下方，再由轨道吊将集装箱码放起来，等待取货放运走。

: M* A3 Y2 h- d' U, m

3 l0 Y3 ]5 X% X. C& M3 B: O传统码头上，无论是塔吊、牵引车、还是轨道吊，都是由驾驶人员操作的。但在全自动化集装箱码头，这三者完全根据程序统一运行，配合天衣无缝，且可24小时不间断工作。

0 R2 ^- v' r. [9 p! }7 c& W
, b/ r# _1 s4 U  J
! ?/ N2 S! _7 A1 R8 ^) r

) c- b& T  `# R$ _7 O
$ A: G9 S0 Q  ]  P) l  ?
8 c! V; ?; C! x$ R( m$ f而在全自动码头，这些大型机械完全无人驾驶
! Q: V; T( y0 Y

4 ?  M# P4 I4 U1 f* E, v! m6 f# G
. H5 {5 U( r9 Y. }( [# v最值得称道的是这种无人驾驶的导引车（AGV），在整个码头有30多辆这种车辆不断来回穿梭，却不会发生碰擦或堵塞。这种车辆自重20-30吨，再加上集装箱的重量，全车最重可达70吨，但其停启位置十分精确，停车误差不超过2厘米。
6 m! |, Q$ y1 N' Y3 N+ ]






- D+ F9 m# c; P2 @9 z) I( F% }$ {全自动的码头导引车（AGV）

' k  |7 b4 G( n7 m

3 Z0 k: p9 `5 U6 Q% |这是如何做到的呢？
3 c/ g3 l6 q5 E1 s2 u
5 O5 E/ _* B& f4 g8 q. w
; U, f6 x$ Y2 Z, q$ A0 X
6 o3 d9 b6 U- b$ E秘诀在于，这种埋设在码头地面的磁钉：
1 q& f- T0 r- A4 @+ V. Q7 ]


& Y! r4 g  V+ H6 o/ {

, o+ k9 E- W' p6 W( I" R/ f
( M1 F* Y) ^2 a3 ~, J
5 q& N8 S# W' @
) {' R2 Y0 O) x0 c! w
# S% C: ]# v" h% b; `: p# {
8 O9 @8 A, _6 w5 J% j6 d
码头地面埋设了几万个磁钉，AGV车辆的位置由它们记录下来，传给后台，再由软件精确计算行驶路径。防止碰撞和刮擦。

1 @+ r: b, k) R1 W

4 {4 y" u; v8 M; F+ h这种控制系统过去国际上只有一家公司掌握，青岛港项目团队历时3年、经过5万多次测试，终于研发出全新一代控制系统，可满足100台以上导引车同时高效运行。
3 M. j9 c! `5 p' o) _

- J1 J8 R( N9 S( y8 j# B& v

1 r# n% S- X* \# j5 |, C  {
. b& g: K/ @+ z! B& M" U$ \
) \- _9 K$ m" p6 U: b' u4 W7 [
6 q: ]; C# `/ \  P) X7 U全电力、零排放、无灯光作业

. @- @! |+ V6 a) x
0 U% G  O/ f5 Z; Y" x5 C6 Q$ W
青岛港是世界集装箱第七大港，拥有目前世界最大的码头和最高的效率。
, ~# a* V7 }- {( D6 T1 n) J
  W+ e" m3 t* ?' Q% [2 r$ _" W1 f
# U2 V4 H3 L* z' s2 |+ w) F$ A& j
面对全球工业4.0和“互联网+”的发展趋势，青岛港以全自动化集装箱码头等项目为重点加快建设智慧港口，推进港口转型升级、创新发展。
3 e8 t% q. K, l( h0 h! T+ ?
# z' y  H( Z. ~+ ~

抓住新一轮科技和产业变革机遇，青岛港始终坚持自主创新，突出技术的先进性和建设的经济可行性，构建了可推广复制、具有行业示范意义的“青岛模式”，在自动化、智能化方面引领第五代乃至第六代港口的发展方向。
9 e* y2 k  f: I+ g% i+ W
% K3 }! R: v: C) m3 v1 n


0 V! z" W+ a* `- v
. @( D$ m# o+ j2 j/ N$ Q. v1 `

9 Z# u# R  d. q机器人自动拆锁垫


3 j4 T" v+ ~: k2 s" O3 H2 H
- M' [) |7 @2 j9 z其中，依托青岛港集装箱作业、管理的先进经验，自主设计生产业务流程、规划码头总平面布局、建立指标体系和技术规格参数，低成本、短周期形成实施自动化码头系统总集成，构建起全球领先的自动化码头智能生产控制系统；码头装卸运输设备全部采用电力驱动，单位耗能最低，实现零排放和无灯光作业；首创了世界上重量最轻、循环补电、巡航里程无限制的集装箱自动导引车，并节省换电站建设费用过亿元，比同类设备重量减轻10余吨；首创机器人自动拆装集装箱扭锁，实现生产全程自动化；首创轨道吊“一键锚定”系统，解决了大型机械防瞬间大风的全球性行业难题。为一批世界性技术难题提供了解决方案。
( X  t) i7 C0 A$ T) q
1 {" h* V, i0 ]  r
8 D7 n  P' O, I9 v' Z( k9 T
# L5 k+ v, f  z" l6 e# x. j

2 W1 o( C% y( f: v; e
) W. x6 [" i' y" C" G1 m
' f& z' a4 u8 |自动化码头，可以比欧洲人做得更好
2 s- j. t1 w# |4 D4 A. c( V) q
  F* k7 {4 {1 _0 b' Q+ `" j
0 {! t( x# y5 l* q/ E, m7 k
, n2 c# d3 P. j: X6 x* k凭借低成本、短周期、高质量等卓越绩效，在美国第11届“Navis World”[美国Navis公司是世界领先的集装箱码头操作系统（TOS）提供商]全球年会上荣获“全自动化集装箱码头建设杰出成就奖”。
# j! U5 J, A$ j" m- D
: \5 m, X9 }& K1 ]
: \3 x$ t* E( o/ W
该码头由青岛新前湾集装箱码头有限责任公司运营管理，由青岛港自主构建全球领先的智能生产控制系统，采用世界一流的全自动化技术设备，颠覆了传统集装箱码头作业模式、管理模式，实现决策智能化、生产流程化、操作自动化、现场无人化、能源绿色化。在全自动化码头目前两个泊位作业中，后方生产控制中心9个远程操控员承担了传统码头60多人的工作，减少操作人员约85%，提升作业效率约30%，码头设计作业效率可达每小时40自然箱,是当今世界自动化程度最高、装卸效率最快的集装箱码头。

# ]8 Q" j1 d. K! o8 P
. z4 n& {; ?0 n3 Q: I9 t
+ n' j3 y- ]- E0 j8 `- l. g# I0 G# B

1 @0 G( n9 x" u3 ?5 u

青岛港党委书记、董事长郑明辉表示，青岛港自动化集装箱码头，充分吸取了当今世界自动化码头的经验和教训，综合采用了物联网感知、通信导航、模糊控制、信息网络、大数据云计算和安全防范等先进技术，深度融合了码头操作、设备控制、闸口控制、电子数据交换、网站预约查询等系统，机械设备全部实现无人驾驶，集装箱装卸、运输、堆存、收发全过程实现无人作业。与传统码头相比，生产作业彻底实现了人机分离、人货分离，更加安全可靠；码头设备全部采用电力驱动，更加节能环保；操作运营全部集成世界最先进的系统，更加智能高效。是当今世界上真正意义上的自动化码头。
